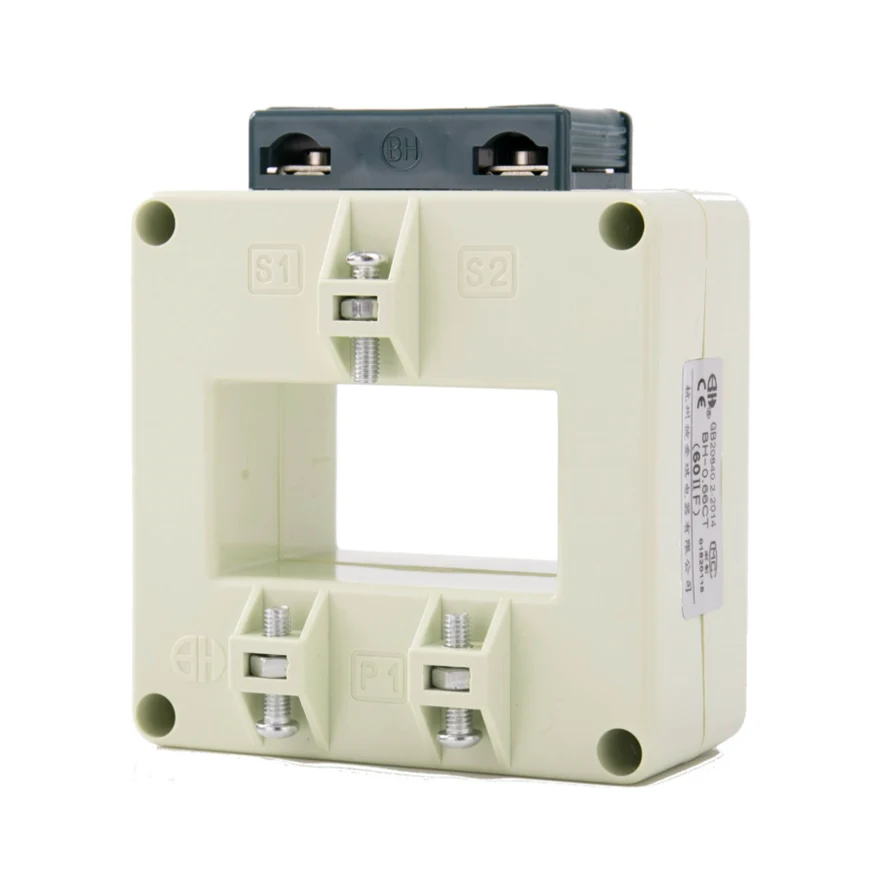

BH-0.66 F serijos srovės transformatoriai yra tikslūs instrumentai, skirti tiksliam elektros srovių matavimui ir stebėjimui įvairiose pramoninėse programose. Šie dabartiniai transformatoriai yra sukurti su aukštos kokybės medžiagomis ir pažangiomis technologijomis, kad būtų užtikrintas patikimas našumas ir ilgalaikis patvarumas.
. Aukšta tikslumas: BH-0.66 F serija F Sroviniai transformatoriai siūlo aukštą dabartinio matavimo tikslumą, todėl jie yra tinkami kritinėms reikmėms, kai būtina tiksliai.
. Viso diapazonas: Šie srovės transformatoriai turi platų matavimo diapazoną, leidžiantį juos naudoti įvairiose elektrinėse sistemose, turinčiose skirtingus srovės lygius.
. Kompaktinis dizainas: kompaktiškas ir lengvas BH-0.66 serijos F serijos dizainas leidžia lengvai įdiegti ir integruoti į esamas sistemas.
. Ekscelentinis našumas: Esant puikia tiesiškumui ir mažos fazės kampo paklaidai, šie dabartiniai transformatoriai suteikia nuoseklų ir patikimą našumą įvairiomis darbo sąlygomis.
. Saugumo standartai: BH-0.66 F serijos F serijos Dabartiniai transformatoriai atitinka tarptautinius saugos standartus, užtikrindami saugų veikimą pramoninėje aplinkoje.
Patentuotas produktas.
Sujungė ir patobulino abiejų I ir II serijos savybes. Norėdami gauti geresnę struktūrą, lengviau diegti ir laidus.

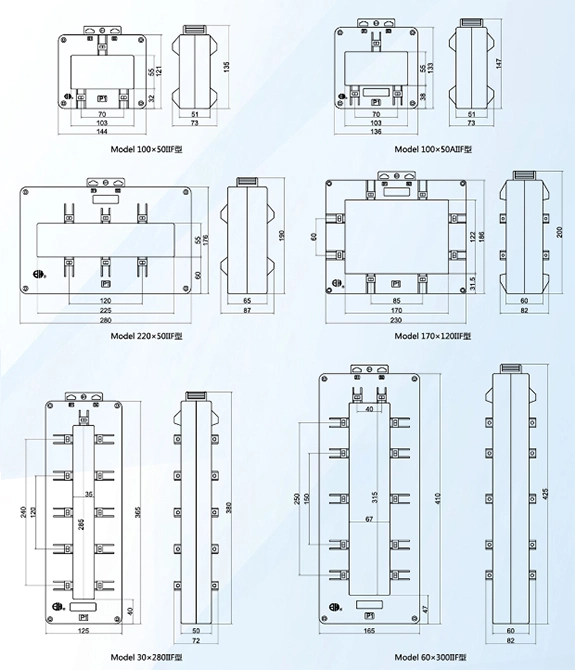

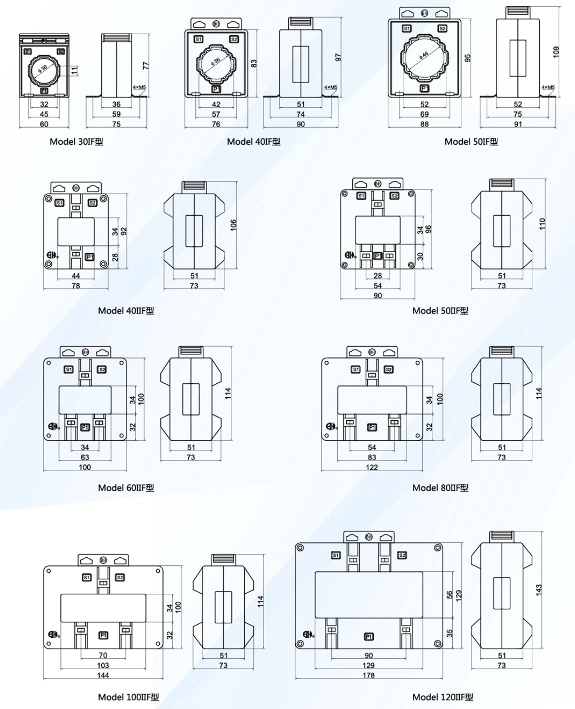

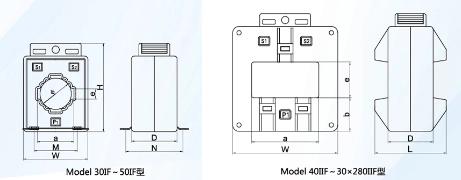

| Modelis | Kontūro matmuo (mm) | Lango matmenys (mm) | Instalrioninis matmuo (mm) | Diegimo metas | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A b e g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50IIF | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50AIIF | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Modelis | 30if | 40if | 50if | 40iif | 50IIF | 60iif | 80iif | 100iif | |
| Kabelio skersmuo | Φ30 | Φ36 | Φ46 | ||||||
| Max Bushar Dydis/QTY | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Tikslumo klasė | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Pirminė srovė/antrinė Dabartinis (a) |
Įvertinta našta (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
