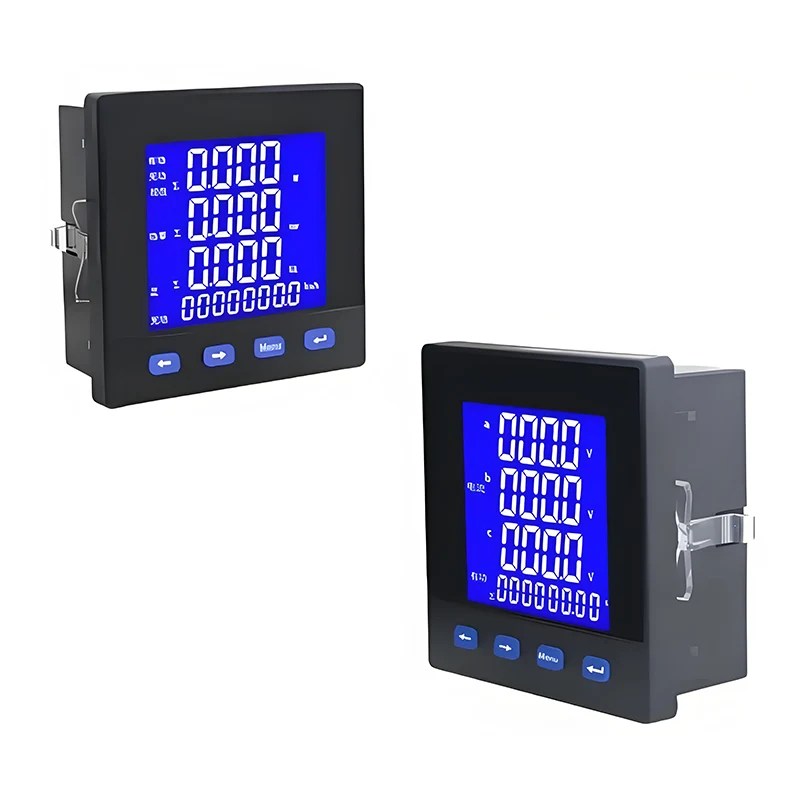

Daugiafunkcinis galios matuoklis

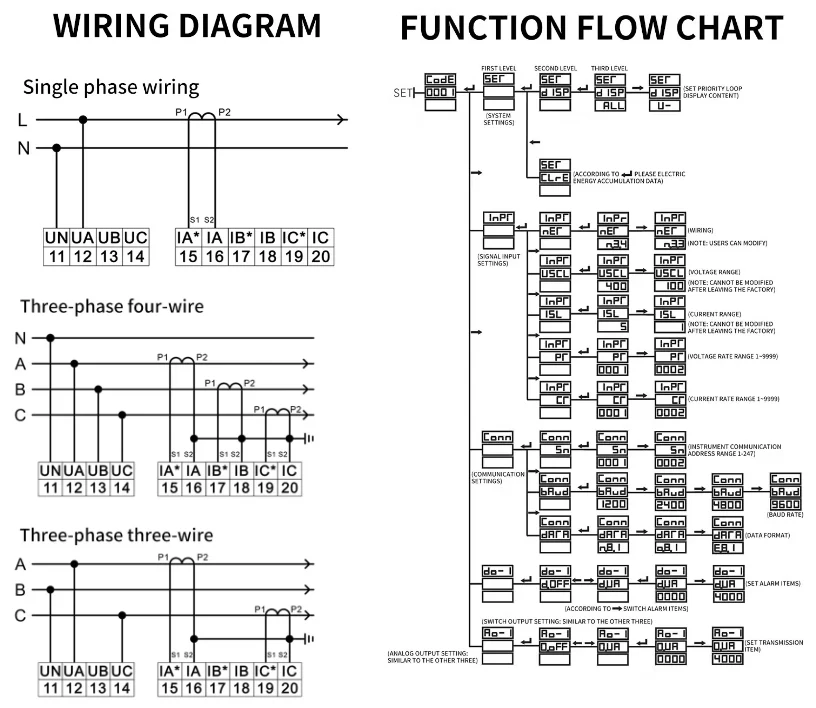

Laidai

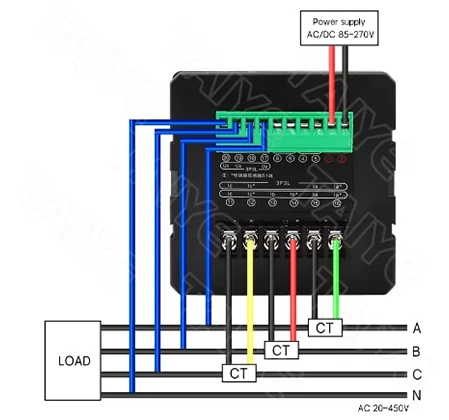

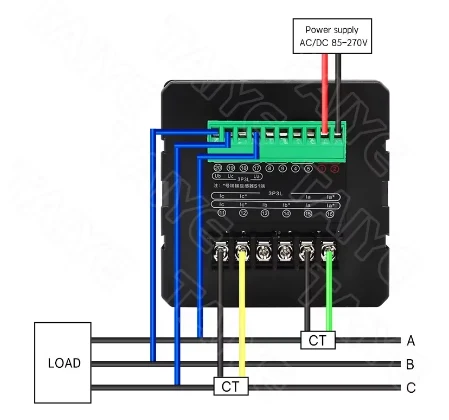

Trijų fazių keturių laidų Y34/trijų fazių trijų laidų V33

Diapazonas

400 V/100 V.

Perkrova:

Nuolatinis: 1,2 karto, momentinis: 2 kartus

Energijos suvartojimas:

<1VA

Diapazonas:

 5a/1a

Perkrova:

Nuolatinis: 1,2 karto, momentinis: 2 kartus

Energijos suvartojimas:

<1VA

Dažnis:

 40 ~ 65Hz

Maitinimo šaltinis:

AC220V arba AC/DC80-270V

Elektros energijos impulsas:

Pasyvus „OptoCoUpler“ kolektoriaus išvestis, fiksuoto impulso plotis 80ms ± 20%

Bendravimas:

RS485 ryšio sąsaja, fizinis skyrius. Laikykitės tarptautinio standartinio „Modbus-RTU“ protokolo. Ryšio greitis yra 1200 ~ 9600. Galiojimo metodas N81, E81, O81

Analoginė išvestis:

0/4 ~ 20mA arba 0 ~ 5/30 VDC perdavimo išėjimas, programuojami nustatymo perdavimo elementai ir atitinkamos vertės

Relės išvestis:

Programuojamas nuotolinio valdymo/aliarmo relės išvestis. Talpa 5A/250 VAC, 5A/250 VDC. Programuojamas aliarmo galia, jungiklio įvestis, analoginis įvestis arba nuotolinio valdymo režimas

Telemetrijos jungiklis:

Telemetrijos jungiklio įvesties matavimas, pasyvus sauso kontakto įvestis, programuojamas susijęs aliarmo išėjimas

Matavimo lygis:

Galia (0,5), dažnis (± 0,1Hz), aktyvioji energija (0,5S), reaktyvioji energija (1), analoginė įvestis (0,5)

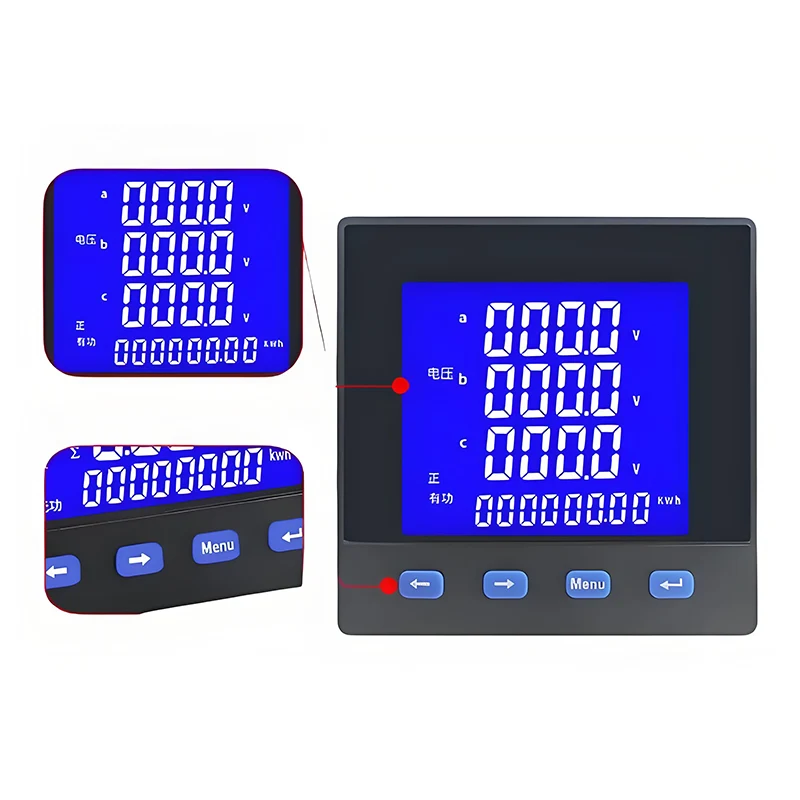

Ekrano režimas:

LCD

Darbinė temperatūra:

-10 ~ 50ºC
