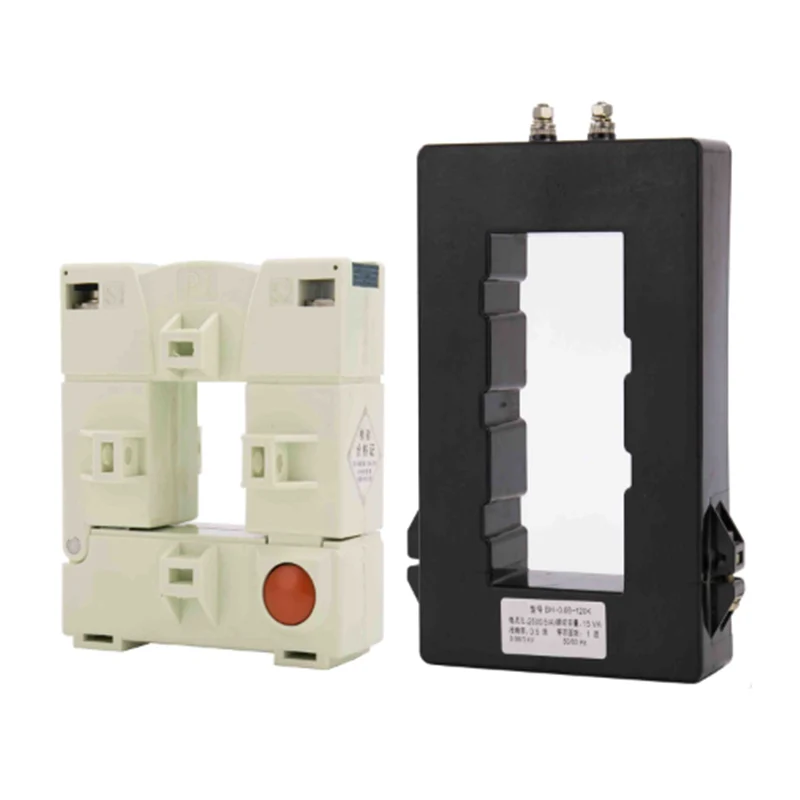

BH- 0,66 K serijos srovės transformatoriai
  • BH- 0,66 K serijos srovės transformatoriaiBH- 0,66 K serijos srovės transformatoriai

BH- 0,66 K serijos srovės transformatoriai

BH-0,66 serijos K srovės transformatoriai yra CT padalijimo šerdies tipas. Daugiausia naudojama kabelių ar autobusų juostų pritaikymui ir dabartiniam matavimui ir stebėjimui. Padalijimo šerdies dizainas leidžia jį atidaryti, sumontuoti ir uždaryti ir uždaryti, neatjungiant grandinės, prie kurios ji pritvirtinta. Pastaba: Atminkite, kad komplektacijos metu griežtai draudžiama atvirai apvynioti antrinę apviją, kad būtų išvengta KT, taip pat asmeninių sužalojimų ir avarijų.

BH-0,66 K serijos K srovės transformatorių atvirojo tipo srovės transformatorius ir daugiausia naudojamas kabelių ar magistralės juostoje, naudojama kaip srovės matavimas ir stebėjimas bei surinktas maitinimo šaltinio situacijoje.

Pastaba: dabartinio transformatoriaus surinkimas, jis draudžia D du atviras, kad būtų išvengta dabartinio transformatoriaus žalos ir išvengta įrangos ar avarijos dėl asmens sužalojimo.

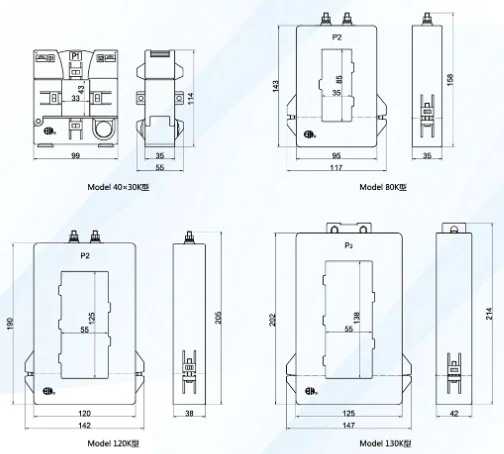

Specifikacijos ir matmenys

Modelis Kontūro matmuo (mm) Lango matmenys (mm)
A W B H D L a e
40x30K 99 114 35 55 33 43
80K 117 95 143 158 35 35 35 85
120K 142 120 190 205 38 55 125
130K 147 125 202 214 42 55 138



Diagrama



Techniniai parametrai

Modelis 40x30K 80K 120K 130K
Tikslumo klasė 0,5 1 0,5 1 2 0,5 1 0,5 1
Pirminė srovė/antrinė
Dabartinis (a)
(VA) Rated Burden (VA)
200 5 (1) 25 25
250 25 25
300 25 25
400 2,5 5 25
500 2,5 5 2,5 5
600 2,5 5 2,5 5
750 5 10 2,5 5 5 10 5 10
800 5 10 5 5 5 10 5 10
1000 5 10 5 10 10 15 10 15
1200 5 10 10 15 10 15
1500 10 15 10 15 10 15
2000 15 15 20 15 20
2500 15 20 15 20
3000 15 20 15 20
4000 20 30 20 30
5000 20 30 20 30



Diafragmos pasirinkimas

Skyrius (M㎡)
Skaičius
Pagrindiniai laidai
16 25 35 50 70 95 120 150 185 240
1Core Vv 10.7 125 14.0 153 17.1 19.4 21.1 25.0 25.4 28.3
YJV 97 11.4 125 141 16.2 18.3 20.2 223 24.8 27.9
2Cores Vv 18.5 220 191 219 24.5 28.1 30.5 33.9 37.3
YJV 17.9 21.3 23.6 26.7 310 35.1 39.0 433 48.2 54.3
3Cores Vv 19.6 233 222 25.6 28.9 33.9 36.1 41.6 50.7
YJV 18.9 226 25.1 28.5 33.2 37.6 41.8 46.4 517 58.3
4Cores
(3+1)
Vv 21.5 25.6 25.6 30.0 33.6 38.6 42.4 48.5 428 55.4
YJV 20.6 24.8 27.6 316 36.8 41.8 46.5 516 57.6 64.8
4Cores Vv 21.0 24.6 24.9 281 32.6 37.9 40.4 44.6 49.3 55.6
YJV 22.4 272 30.5 35.0 40.8 46.4 51.7 57.4 64.1 723
